◆◇产品介绍

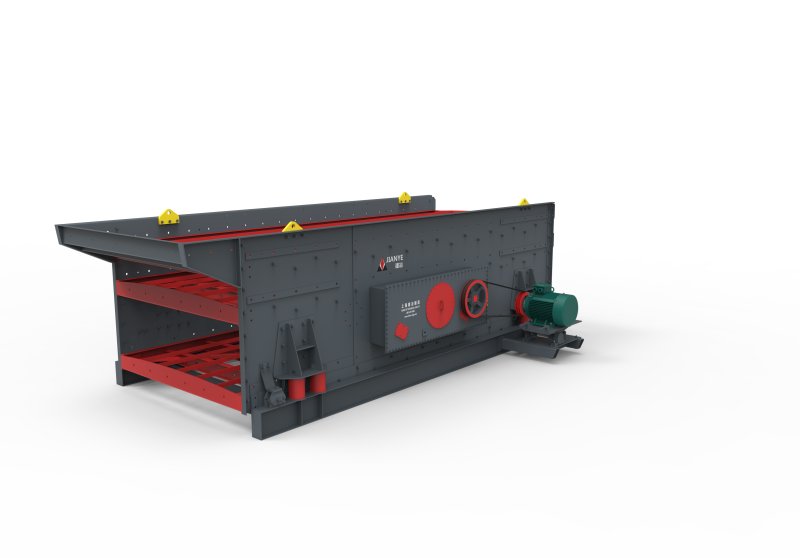

YK 圆振筛是一种以惯性振动为动力的高效筛分设备,主要由筛箱、振动电机、弹簧、底座、筛网等部件组成。其核心动力源采用两台特定角度安装的振动电机,通过电机轴上偏心块的旋转产生离心惯性力,使筛箱做周期性的圆形振动。
设备筛面规格多样,从 1.2×2.4m 到 2.4×6.0m 不等,可根据生产需求选择单层或多层筛网(*多可达 4 层),适配不同的筛分精度要求。筛网材质可选用高锰钢、不锈钢、聚氨酯等,分别应对不同硬度、腐蚀性的物料,进料粒度**可达 300mm,处理能力每小时从 10 吨到 800 吨不等,能满足从中小型生产线到大型工业项目的筛分需求。
◆◇产品优势
▶筛分效率高,处理能力强
YK 圆振筛的圆形振动轨迹使物料在筛面上做抛掷运动,物料与筛网的接触面积大且碰撞充分,筛分效率可达 85% 以上,较直线振动筛提升 15%-20%。例如处理建筑垃圾骨料时,2.0×4.8m 的双层 YK 圆振筛每小时可筛分 150-200 吨物料,将其分为 0-5mm、5-10mm、10-20mm 三个等级,分级清晰且产量稳定。
▶分级精准,适应性广
通过调整振动电机的激振力(调节偏心块夹角)和筛网孔径,可精准控制筛分粒度,分级误差≤3%。能适应多种物料的筛分需求,无论是干燥的矿石、砂石,还是含水率较高的煤炭、尾矿,都能保持稳定的筛分效果。对于粘性物料,可通过加装清网装置(如弹跳球、超声波装置),有效防止筛网堵塞,确保筛分过程连续进行。
▶结构稳定,寿命长久
筛箱采用整体焊接框架结构,经时效处理消除内应力,刚性强,抗振性能好,能承受长期高频振动而不易变形。振动电机选用知名品牌,防护等级达 IP55,使用寿命可达 10000 小时以上。弹簧减震装置采用高强度橡胶或钢制弹簧,能有效吸收振动能量,减少设备对基础的冲击,延长设备整体使用寿命。
▶操作简便,维护成本低
设备运行时无需复杂的传动机构,振动电机直接驱动,故障率低。更换筛网采用快装结构,单人即可在 30 分钟内完成,大大缩短了维护时间。设备运行噪音低(≤85 分贝),且能耗小,单台设备功率通常在 2.2-15kW 之间,单位处理量能耗较传统筛分设备降低 10%-15%。
◆◇工作原理
YK 圆振筛的工作核心是利用振动电机产生的离心惯性力实现物料筛分:
两台振动电机以一定角度对称安装在筛箱两侧,电机运行时,轴上的偏心块旋转产生离心力,两个方向的离心力合成后形成一个沿筛面切线方向的合力,使筛箱做高频圆形振动。
物料由进料口进入筛面,在圆形振动的作用下被不断抛掷、向前运动,同时小于筛网孔径的物料通过筛孔落入下层,成为该级别的筛下物;大于筛网孔径的物料则继续在筛面上向前运动,*终从该层筛面的出料口排出,成为筛上物。
多层筛网的设备可同时完成多级筛分,上层筛网孔径**,下层依次减小,从而将物料分为多个等级。通过调节振动电机的激振力大小,可改变筛箱的振幅,进而调整物料在筛面上的运动速度和筛分效率,以适应不同物料的特性和筛分要求。
◆◇应用领域
▶矿山开采与选矿
在金属矿山和非金属矿山的开采加工中,YK 圆振筛用于矿石的分级筛分。例如在铁矿选矿流程中,将颚式破碎机破碎后的矿石筛分为不同粒级,合格粒级的矿石进入球磨机研磨,粗粒级矿石返回破碎机再破碎,提高选矿效率。在石灰石矿,可将矿石筛分为不同粒度用于水泥、石灰等不同产品的生产。
▶建筑骨料生产
机制砂生产线中,YK 圆振筛是骨料分级的关键设备。将制砂机生产的砂石料筛分为不同规格(如 0-5mm、5-10mm、10-20mm 等),满足建筑用砂、道路基层骨料等不同用途的要求。某大型骨料生产线采用 3 层 YK 圆振筛,每小时可产出各等级合格骨料 300 吨,保障了混凝土搅拌站的原料供应。
▶煤炭行业
在煤炭开采和加工过程中,YK 圆振筛用于原煤的分级、脱泥、脱水等作业。将原煤筛分为块煤、末煤等不同等级,提高煤炭的利用效率和销售价值。在洗煤厂,可配合洗选设备对煤炭进行脱泥筛分,降低煤炭中的灰分和杂质含量。
▶建筑垃圾处理
处理建筑垃圾时,YK 圆振筛可将破碎后的再生骨料进行分级,分离出符合要求的再生砂和再生石子,分别用于再生混凝土、道路基层等。其高效的筛分能力确保了再生骨料的质量,推动建筑垃圾的资源化利用。
▶水利工程
在水利工程建设中,YK 圆振筛用于筛分堤坝填筑、渠道衬砌所需的砂石料,确保砂石料的级配符合工程设计要求,提高水利工程的质量和安全性。例如在水库建设中,筛分后的砂石料用于混凝土浇筑,保障了大坝的强度和耐久性。
◆◇技术参数
